4''SDM 10
4SD
4: Diámetro del pozo: 100 mm (4')
SD: bomba sumergible serie SD
M: Motor monofásico (Trifásico sin M)
10: Capacidad (m3/h)
04: Escenario
0,75: potencia del motor (kilovatios)
Para abastecimiento de agua de pozos o embalses.
Para uso doméstico, para aplicaciones civiles e industriales.
Para uso en jardines y riego.
Temperatura máxima del fluido hasta +35 °C.
Contenido máximo de arena: 0,25%.
Inmersión máxima: 100m.
Diámetro mínimo del pozo: 4'.
Motor rebobinable o motor de pantalla obturada completa
Trifásica: 380V-415V/50Hz
Monofásico: 220V-240V/50Hz
Equipar con caja de control de inicio o caja de control automático digital
Las bombas están diseñadas por carcasa estresada
Estándares de dimensión NEMA
Sello mecánico especial
Otros voltajes o frecuencia 60 Hz
| TABLA DE PARÁMETROS DE TALLAS | |||||
| MODEL | A | B | C | D | E |
| 4SDM 10/4-0.75 | 656 | 327 | 329 | 11/2'-2' | Φ96 |
| 4SDM 10/5-0.75 | 709 | 342 | 367 | 11/2'-2' | Φ96 |
| 4SDM 10/6-1.1 | 787 | 382 | 405 | 11/2'-2' | Φ96 |
| 4SDM10/7-1.1 | 855 | 412 | 443 | 11/2'-2' | Φ96 |
| 4SDM10/8-1.5 | 940 | 422 | 518 | 11/2'-2' | Φ96 |
| 4SDM10/10-1.5 | 1056 | 462 | 594 | 11/2'-2' | Φ96 |
| 4SDM10/12-2.2 | 1208 | 502 | 706 | 11/2'-2' | Φ96 |
| 4SDM10/14-2.2 | 1309 | 527 | 782 | 11/2'-2' | Φ96 |
| 4SD10/12-2.2 | 1193 | 487 | 706 | 11/2'-2' | Φ96 |
| 4SD10/14-2.2 | 1284 | 502 | 782 | 11/2'-2' | Φ96 |
| 4SD10/16-3,0 | 1390 | 532 | 858 | 11/2'-2' | Φ96 |
| 4SD10/18-3,0 | 1486 | 552 | 934 | 11/2'-2' | Φ96 |
| 4SD10/20-4,0 | 1612 | 602 | 1010 | 11/2'-2' | Φ96 |
| 4SD10/22-4.0 | 1749 | 627 | 1122 | 11/2'-2' | Φ96 |
| 4SD10/25-5,5 | 1908 | 672 | 1236 | 11/2'-2' | Φ96 |
| 4SD10/28-5.5 | 2062 | 712 | 1350 | 11/2'-2' | Φ96 |
| 4SD10/31-7.5 | 2302 | 802 | 1500 | 11/2'-2' | Φ96 |
| 4SD10/34-7.5 | 2416 | 802 | 1614 | 11/2'-2' | Φ96 |

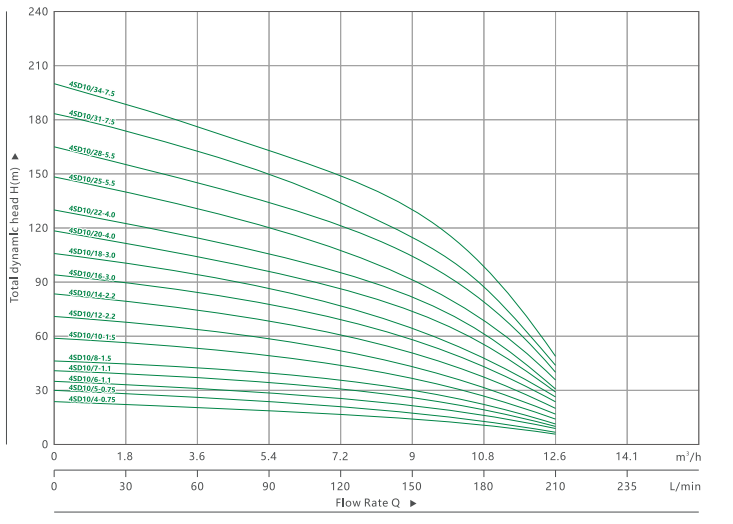

| DATOS DE RENDIMIENTO 50 HZ | ||||||||||||||
| MODEL | P2 | CAUDAL n=2850 l/min | ||||||||||||
| 1~ 220v/240v | 3~ 380v/415v | kilovatios | HP | Q | l/min | 0 | 30 | 60 | 90 | 120 | 150 | 180 | 210 | 235 |
| m3/hora | 0 | 1.8 | 3.6 | 5.4 | 7.2 | 9 | 10.8 | 12.6 | 14.1 | |||||
| 4SDM10/4-0.75 | 4SD10/4-0.75 | 0.75 | 1 | H(m) | 24 | 22 | 20 | 19 | 17 | 15 | 11 | 6 | 2 | |
| 4SDM10/5-0.75 | 4SD10/5-0.75 | 0.75 | 1 | 30 | 28 | 26 | 24 | 22 | 19 | 14 | 7 | 3 | ||
| 4SDM10/6-1.1 | 4SD10/6-1.1 | 1.1 | 1.5 | 35 | 34 | 31 | 29 | 27 | 22 | 17 | 9 | 3 | ||
| 4SDM10/7-1.1 | 4SD10/7-1.1 | 1.1 | 1.5 | 41 | 39 | 36 | 34 | 31 | 26 | 20 | 10 | 3 | ||
| 4SDM10/8-1.5 | 4SD10/8-1.5 | 1.5 | 2 | 47 | 45 | 41 | 39 | 35 | 30 | 23 | 11 | 4 | ||
| 4SDM10/10-1.5 | 4SD10/10-1.5 | 1.5 | 2 | 59 | 56 | 51 | 49 | 44 | 37 | 29 | 14 | 4 | ||
| 4SDM10/12-2.2 | 4SD10/12-2.2 | 2.2 | 3 | 71 | 67 | 61 | 58 | 53 | 46 | 34 | 17 | 4 | ||
| 4SDM10/14-2.2 | 4SD10/14-2.2 | 2.2 | 3 | 83 | 78 | 72 | 68 | 62 | 52 | 40 | 20 | 5 | ||
| 4SD10/16-3,0 | 3 | 4 | 94 | 90 | 82 | 78 | 71 | 59 | 46 | 23 | 5 | |||
| 4SD10/18-3,0 | 3 | 4 | 106 | 101 | 92 | 87 | 80 | 67 | 51 | 26 | 6 | |||
| 4SD10/20-4,0 | 4 | 5.5 | 118 | 112 | 102 | 97 | 89 | 74 | 57 | 29 | 7 | |||
| 4SD10/22-4.0 | 4 | 5.5 | 130 | 123 | 113 | 107 | 97 | 82 | 63 | 31 | 8 | |||
| 4SD10/25-5,5 | 5.5 | 7.5 | 148 | 140 | 129 | 122 | 111 | 93 | 72 | 36 | 8 | |||
| 4SD10/28-5.5 | 5.5 | 7.5 | 165 | 157 | 144 | 136 | 124 | 104 | 80 | 40 | 9 | |||
| 4SD10/31-7.5 | 7.5 | 10 | 183 | 173 | 159 | 151 | 137 | 115 | 89 | 44 | 9 | |||
| 4SD10/34-7.5 | 7.5 | 10 | 200 | 190 | 175 | 165 | 151 | 126 | 97 | 49 | 10 | |||
